في صناعة معالجة الصفائح المعدنية،آلات ضغط الثقب العميقتُستخدم على نطاق واسع في قطاعات مثل تصنيع الأجهزة، وإنتاج الأجهزة المنزلية، وقطع غيار السيارات، وتصنيع الصفائح المعدنية بشكل عام.
بالمقارنة مع مكابس التثقيب القياسية، تكمن الميزة الأساسية لآلات التثقيب ذات الحلق العميق في قدرتها على التغلب على قيود المعالجة للمعدات التقليدية؛ إذ يمكنها التعامل مع صفائح معدنية أعرض وأطول وأكبر حجماً مع استيعاب عمليات أساسية متعددة في نفس الوقت - مثل الختم والثني والسحب العميق والتثقيب والقطع والنقش - في سير عمل واحد.
يمكن لآلة واحدة عالية الأداء ذات مكبس ثقب عميق أن تلبي احتياجات معالجة المعادن المعقدة لمختلف الصناعات، مما يؤدي إلى تبسيط تدفقات الإنتاج بشكل فعال، وتقليل تكاليف شراء المعدات، وتعزيز كفاءة الإنتاج الضخم ومعدلات جودة المنتج بشكل كبير.
خصائص آلة اللكم العميق
السمة المميزة لـآلة ثقب عميقة الحلقيكمن سر تميزها عن مكابس التثقيب القياسية في تصميمها الهيكلي المتخصص ذي الحلق العميق.
في الصناعة، يشير مصطلح "الحلق العميق" تحديدًا إلى المسافة الخطية من مركز فتحة ساق المثقب إلى لوحة الإطار الخلفي للآلة؛ ويحدد هذا البعد بشكل مباشر نطاق معالجة الصفائح وعمق التشغيل للمعدات.
توفر آلات التثقيب ذات الحلق العميق السائدة في السوق مجموعة متنوعة من أعماق الحلق القياسية - وتشمل المواصفات الشائعة 300 مم، و500 مم، و800 مم، و1000 مم، و1250 مم - لتلبية متطلبات المعالجة المخصصة لقطع العمل ذات الأحجام المختلفة.
بفضل هيكلها الفريد ذي الحلق العميق، تعمل آلة التثقيب ذات الحلق العميق على حل مشكلة عدم كفاية عمق الحلق الموجودة في المكابس القياسية، والتغلب على قيود الحجم المرتبطة بالصفائح الكبيرة والصفائح الطويلة جدًا والعمليات التي تتطلب التثقيب أو الثني على مسافة كبيرة من الحافة.
سواء كان الأمر يتعلق بمعالجة الصفائح المعدنية العريضة، أو المقاطع المعدنية النحيفة، أو قطع العمل غير المنتظمة الشكل التي تتطلب ثقبًا أو ثنيًا بعيدًا، فإن آلة الثقب العميق يمكنها إكمال المهمة في عملية واحدة.
مزايا آلة الضغط العميق للحلق
 | 1) صلابة إطار استثنائية الآلة التثقيب العميقتعتمد هذه التقنية على هيكل إطار كلاسيكي على شكل حرف C مع تصميم متكامل من صفائح فولاذية ملحومة. ينتج عن ذلك صلابة هيكلية فائقة، وتوزيع متساوٍ للأحمال، وأقل قدر من التشوه أثناء التشغيل. يوفر الإطار المتين المصنوع من صفائح فولاذية موحدة وأعمدة معززة منصة مستقرة لعمليات التشكيل بالضغط عالية الكثافة، مما يؤدي إلى مواجهة قوى الصدمات بشكل فعال ومنع حدوث مشكلات مثل اهتزاز الإطار أو عدم محاذاته. لا يضمن هذا التصميم دقة الأبعاد والاستواء في الأجزاء المعالجة فحسب، بل يقلل أيضًا بشكل فعال من تآكل القالب وتشوهه أثناء عملية التشكيل.
2) اهتزاز تشغيلي منخفض بفضل تصميم الإطار العريض، تعمل آلة الضغط ذات الحلق العميق على قمع الاهتزازات المتولدة أثناء عمليات الختم عالية السرعة أو الثقيلة بشكل فعال مقارنة بالمكابس القياسية، مما يضمن تشغيلًا أكثر سلاسة. بالإضافة إلى ذلك، توفر آلة التثقيب ذات الحلق العميق منطقة تشغيل واسعة؛ ويمكن سحب طاولة العمل المتحركة بسهولة من الإطار، مما يسهل بشكل كبير تركيب القوالب وضبطها واستبدالها. |

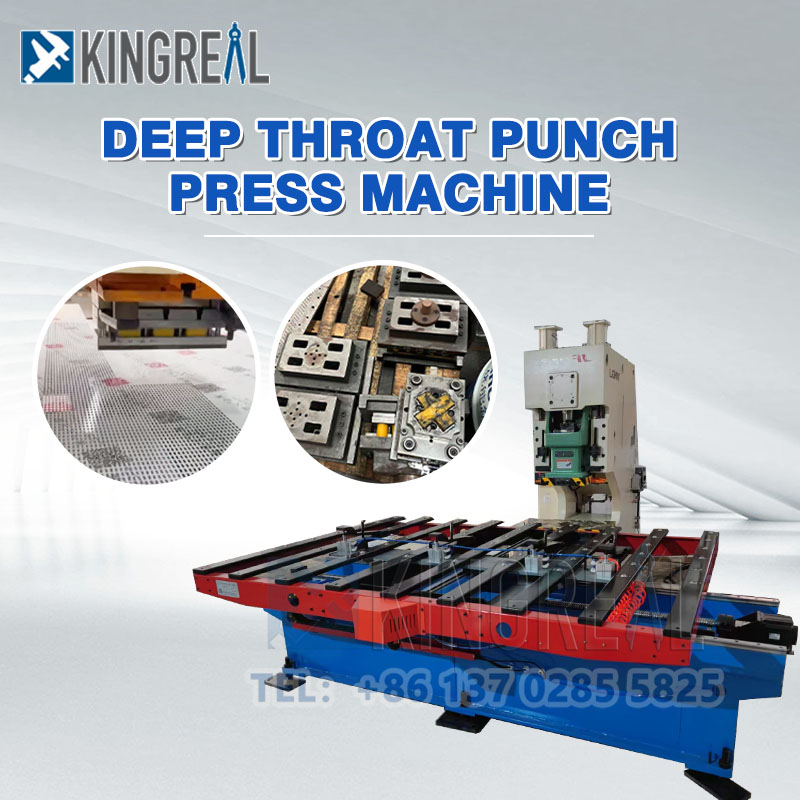

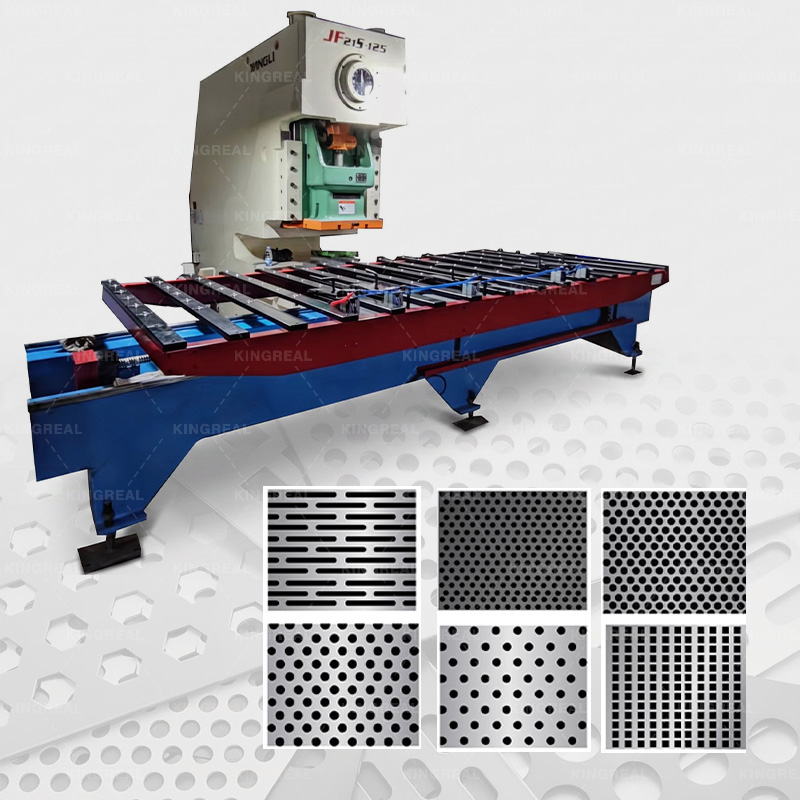

هيكل آلة اللكم العميق الخاصة بالحلق
1. هيكل الإطار:
تم تصنيع الإطار من مواد فولاذية بالكامل، ويتميز بتصميم ملحوم موحد مصنوع من صفائح فولاذية مدلفنة عالية القوة.
تمت إضافة مجموعات متعددة من الأضلاع الداخلية المستعرضة المقوية لزيادة تعزيز الاستقرار الهيكلي.
2. القابض:
الآلة ثقب عميقة الحلقيأتي هذا القابض مزودًا بشكل قياسي بقابض صلب من نوع الدبوس أو المفتاح الدوار. يتميز ببنية مدمجة، وصلابة عالية، ودعم ثابت، مما يضمن استجابة نقل حساسة ودقيقة. هذا القابض مناسب لعمليات التشكيل المستمر.
3. عمود المرفق:
باعتباره المكون الأساسي لناقل الحركة، يتم تشكيل عمود المرفق من فولاذ سبيكي خاص عالي القوة.
تخضع لعمليات طحن ومعالجة حرارية دقيقة متعددة وتعمل بمساعدة جلبات برونزية مقاومة للتآكل.
يتميز بقدرة تحمل عالية للأحمال، ومقاومة تشغيل منخفضة، ونقل سلس، مما يحافظ على أداء عالي الدقة على المدى الطويل.
4. دولاب الموازنة:
تم تجهيز آلة التثقيب ذات الحلق العميق بعجلة موازنة من الحديد الزهر عالية الجودة ومحسّنة، والتي خضعت لموازنة ديناميكية احترافية لضمان التشغيل الخالي من الاهتزازات.
توفر دولاب الموازنة قوة تأثير ثابتة وقوية في لحظة التشكيل، مما يضمن نتائج تشكيل ممتازة لعمليات مثل السحب العميق والتثقيب الثقيل.
5. التروس، طاولة العمل، والمنزلق:
تروسآلة ثقب عميقة الحلقتتميز بهياكل من الفولاذ المصبوب عالي القوة أو الهياكل الملحومة؛ يتم تشكيل أسنان التروس بدقة كوحدة واحدة، مما يضمن تعشيقًا محكمًا ونقلًا دقيقًا ومقاومة عالية للتآكل.
تم تصنيع كل من طاولة العمل والمنزلق من حديد الزهر عالي الجودة شديد التحمل، ويخضعان لمعالجة تقادم صارمة للتخلص من الإجهاد الداخلي، مما يضمن بشكل فعال تشكيلًا عالي الدقة أثناء كل عملية تثقيب وثني وسحب عميق.
6. نظام التشحيم:
تم تجهيز آلة التثقيب ذات الحلق العميق بنظام تزييت مركزي عالي الكفاءة.
يمكن للمشغلين حقن مواد التشحيم بسهولة عبر مضخة يدوية، مما يضمن تغطية شاملة للأسطح المنزلقة والأجزاء المتحركة، وبالتالي تقليل الاحتكاك والتآكل بشكل فعال.
7. آلية ضبط الميل:
تتميز آلة الضغط ذات الحلق العميق بآلية إمالة مخصصة تسمح بضبط الزاوية بحرية والقفل الدقيق، مما يلبي متطلبات زاوية المعالجة المحددة لمختلف قطع العمل.
التعديل بسيط، ولا يتطلب سوى مفتاح ربط لإكمال معايرة الوضع في غضون دقائق.
تُعد آلة التثقيب ذات الحلق العميق من كينغريال سقف الآلات خيارًا ممتازًا لمعالجة الصفائح المعدنية السميكة أو الطويلة جدًا أو العريضة جدًا، وكذلك لسيناريوهات الإنتاج التي تتطلب حلاً متكاملاً للعمليات المدمجة مثل التثقيب والقطع والنقش والثني والسحب العميق.
إذا كنت ترغب في معرفة المزيد عن مواصفات وتكوين وأسعار آلات أسقف كينجريالآلة ثقب عميقة الحلقللحصول على التفاصيل، يرجى الاتصال بشركة كينغريال سقف الآلات!
