دليل شامل لفك اللفائف وتقويمها وتغذيتها

يجمع جهاز فك اللفائف والتسوية والتغذية بين ثلاث وظائف أساسية: فك اللفائف، والتسوية، والتغذية. وبفضل كفاءته العالية ودقته وتكامله، أصبح قطعة أساسية من المعدات في صناعات مثل صناعة السيارات، وإنتاج الأجهزة المنزلية، ومعالجة المعادن. علاوة على ذلك، يضمن التصميم المتكامل لجهاز فك اللفائف والتسوية والتغذية أداءً سلسًا طوال العملية، ويتعامل بكفاءة مع العديد من المواد، بما في ذلك الفولاذ المقاوم للصدأ، والفولاذ الكربوني، وصفائح الألومنيوم.

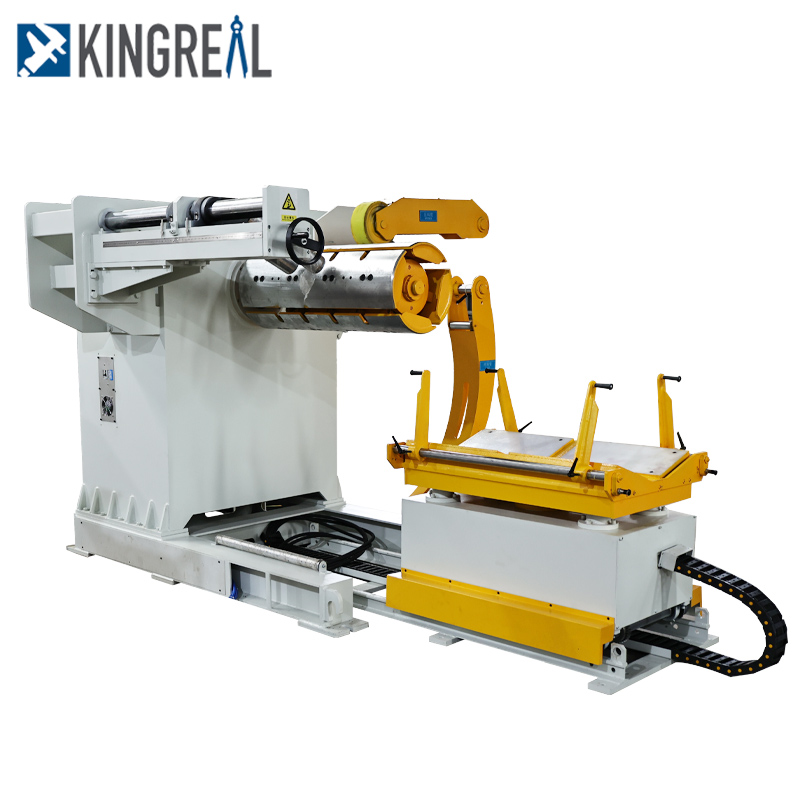

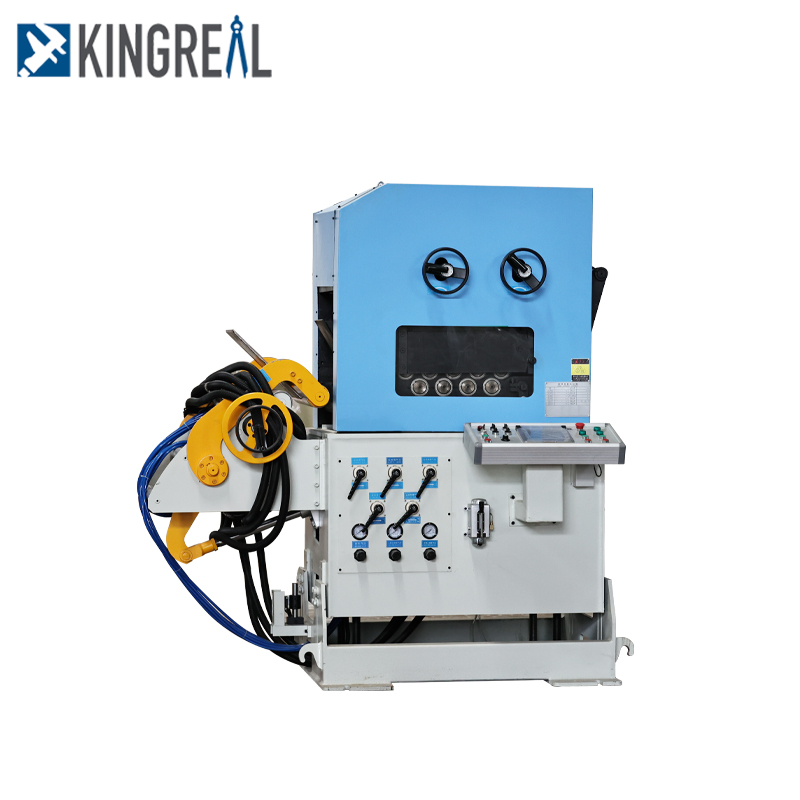

ما هو جهاز فك اللفائف وتقويمها وتغذيتها؟

ال وحدة فك اللفائف، وحدة فرد اللفائف، وحدة التغذيةيدمج هذا النظام ثلاث عمليات أساسية هي فك اللفائف، والتسوية، والتغذية، مما يحقق عملية تشغيلية متكاملة مؤتمتة بالكامل، بدءًا من فك اللفائف وصولًا إلى التغذية الدقيقة. وبالمقارنة مع المعدات التقليدية المنفصلة (وحدة فك اللفائف، وآلة التسوية، ووحدة التغذية المستقلة)، فإن وحدة فك اللفائف والتسوية والتغذية هذه تُحقق نقلة نوعية شاملة من حيث البنية والكفاءة والتكلفة، وتلبي بشكل خاص متطلبات التصنيع الحديث لإنتاج فعال ومرن وعالي الدقة.

تستطيع آلة فك اللفائف والتسوية والتغذية التعامل مع مواد معدنية بسماكة تتراوح بين 1.0 و6.0 مم وعرض يتراوح بين 70 و1800 مم، ما يجعلها مناسبة تمامًا لجميع أنواع المعادن بدءًا من الفولاذ الكربوني العادي وصولًا إلى ألواح السبائك عالية القوة. أما من حيث التطبيقات، فتلبي هذه الآلة احتياجات التشكيل بالضغط بكميات كبيرة وبجودة عالية لقطع غيار السيارات وأغلفة الأجهزة المنزلية، كما أنها مناسبة أيضًا للإنتاج المخصص بكميات صغيرة ومتعددة الأنواع من ملحقات الأجهزة والمكونات الإلكترونية.

هيكل وحدة فك اللفائف - وحدة التمليس - وحدة التغذية

(1) جهاز فك اللفائف: جهاز فك اللفائف الخاص بـوحدة فك اللفائف، ووحدة التمليس والتغذيةيُعنى هذا الجزء بثبات التحميل ودقة تغذية المواد الملفوفة، مما يوفر تغذية مستمرة وخالية من أي انحراف للمواد اللازمة للعمليات اللاحقة. ويتكون هذا الجزء بشكل أساسي من مغزل، وآلية تمدد هيدروليكية، وذراع ضغط، وذراع إيقاف، وجهاز دفع هيدروليكي، ونظام تحكم آلي في التغذية.

(2) جهاز التمليس: يستخدم جهاز التمليس في وحدة فك اللفائف والتمليس والتغذية تقنية التمليس الميكانيكية لإزالة الانحناء والتموج والإجهاد الداخلي الناتج بعد فك اللفائف، مما يضمن استيفاء المادة لمعايير التسطيح المطلوبة لعمليات التشكيل اللاحقة. يتضمن التكوين القياسي لوحدة فك اللفائف والتمليس والتغذية مجموعة بكرات تمليس عالية الدقة بقطر 88 مم (4 بكرات في الأعلى و3 في الأسفل)، مصنوعة من فولاذ محامل الدوران عالي القوة GCr15. بعد التصليد والتبريد عالي التردد، تصل صلابة السطح إلى 60-62 HRC، مما يضمن صلابة بكرات التمليس ونعومة سطحها.

(3) وحدة التغذية

يُعدّ قسم التغذية في وحدة فك اللفائف وتقويمها وتغذيتها مسؤولاً عن تغذية المادة المستوية بدقة إلى قالب التشكيل على مسافات محددة، وهي خطوة حاسمة لضمان دقة أبعاد الأجزاء المشكلة. يستخدم هذا القسم محرك سيرفو عالي الدقة، مقترنًا بنظام تحكم ذي حلقة مغلقة، لتحقيق تحكم دقيق وتعديل ديناميكي لعملية التغذية.

مزايا جهاز فك اللفائف والتمليس والتغذية

1. التصميم المتكامل

التصميم المتكامل لـوحدة فك اللفائف، وحدة فرد اللفائف، وحدة التغذيةيُعالج هذا الجهاز بشكل كامل مشاكل المعدات التقليدية المنفصلة، ​​مثل المساحة الكبيرة وصعوبة التنسيق. يتميز جهاز فك اللفائف والتمليس والتغذية بتصميم هيكلي مدمج، حيث يبلغ طوله الإجمالي 3.2-4.6 متر فقط، ومساحة تركيبه 4-5 أمتار فقط، مما يوفر أكثر من 50% من مساحة الأرضية. وهو مناسب بشكل خاص للمصانع الصغيرة والمتوسطة الحجم وخطوط الإنتاج ذات المساحة المحدودة.

فيما يتعلق بتكاليف العمالة، تم تجهيز وحدة فك اللفائف والتقويم والتغذية بنظام تحكم منطقي قابل للبرمجة (PLC) من ميتسوبيشي وشاشة لمس للتفاعل بين الإنسان والآلة. تتميز واجهة المستخدم بالبساطة والسهولة، مما يسمح لمشغل واحد بإتمام العملية بأكملها، بما في ذلك ضبط المعلمات ومراقبة العملية واستكشاف الأعطال وإصلاحها. هذا يغني عن الحاجة إلى 3-6 أشخاص في خط الإنتاج التقليدي، مما يقلل تكاليف العمالة بنحو الثلثين. علاوة على ذلك، يمنع التحكم المتكامل في وحدة فك اللفائف والتقويم والتغذية أخطاء التنسيق الناتجة عن المعدات المنفصلة، ​​مما يحسن كفاءة تصحيح الأخطاء بشكل ملحوظ. فبينما تتطلب المعدات المنفصلة التقليدية من ساعة إلى ساعتين لتغيير القوالب وتصحيح الأخطاء، يمكن لوحدة فك اللفائف والتقويم والتغذية إنجاز ذلك في غضون 10-15 دقيقة فقط، مما يقلل وقت التوقف بشكل كبير.

2. التحكم عالي الدقة

بفضل تقنية التحكم عالية الدقة، أصبح جهاز فك اللفائف وتقويمها وتغذيتها قطعة أساسية لضمان جودة المنتجات المختومة. تعتمد عملية التغذية على محركات سيرفو من شركة ياسكاوا ونظام تحكم ذي حلقة مغلقة، مما يضمن دقة تغذية ثابتة تبلغ ±0.1 مم. وبالإضافة إلى جهاز تصحيح كهروضوئي، يمنع هذا الجهاز انحراف المواد وهدرها بشكل فعال، مما يزيد من كفاءة استخدام المواد بنسبة تتراوح بين 15% و17%، وقد تصل إلى 21% إلى 36% في بعض الحالات.

تعمل بكرات التسوية عالية الدقة ونظام ضبط الضغط الرقمي في عملية التسوية على إزالة عيوب السطح بدقة متناهية في المواد ذات السماكات والأنواع المختلفة، مع هامش خطأ في التسوية أقل من 0.1 مم، مما يضمن سطحًا أملسًا وخاليًا من الخدوش والتشوهات. أما بالنسبة للمواد صعبة المعالجة، مثل صفائح السبائك عالية القوة والصفائح عالية الشد، فإن وحدة فك اللفائف والتسوية والتغذية تعمل على تحسين معايير التسوية من خلال تقنية الضبط التكيفي، مما يقضي تمامًا على مشاكل مثل انحناء المادة وتموجها، ويوفر ضمانًا ثابتًا لعملية ختم عالية الدقة.

3. قدرة عالية على التكيف والموثوقية

تستطيع وحدة فك اللفائف والتقويم والتغذية التعامل مع لفائف معدنية متنوعة بسماكات تتراوح بين 1.0 و6.0 مم وعرض يتراوح بين 70 و1800 مم، ما يلبي احتياجات قطاعات صناعية متعددة تشمل السيارات والأجهزة المنزلية والفضاء والأدوات. وتتميز بقدرتها على معالجة جميع أنواع المعادن بثبات، بدءًا من الفولاذ الكربوني العادي وصولًا إلى صفائح السبائك عالية القوة. علاوة على ذلك، تستخدم وحدة فك اللفائف والتقويم والتغذية مكونات أساسية من علامات تجارية محلية وعالمية مرموقة، بالإضافة إلى تصميم معياري يضمن عمرًا افتراضيًا للمكونات الأساسية يزيد عن 10 سنوات. كما يُسهّل هذا التصميم المعياري عملية إصلاح الأعطال، ويقلل وقت الصيانة بنسبة 60%، ويقلل من خسائر توقف المعدات.

تصميم وحدة فك اللفائف، ووحدة التمليس، ووحدة التغذية

(1) حماية السلامة لوحدة فك اللفائف - وحدة التمليس - وحدة التغذية

الوحدة فك اللفائف، ووحدة التمليس والتغذيةتُعطي هذه الآلة الأولوية القصوى لسلامة التشغيل، إذ تتميز بأجهزة حماية قياسية متعددة للحدّ من مخاطر الإنتاج بشكل شامل. وحدة فك اللفائف والتمليس والتغذية مزودة بزر إيقاف طارئ للإيقاف الفوري في حالات الطوارئ؛ ونظام حماية من الحمل الزائد يُوقف الآلة تلقائيًا عند حدوث أحمال غير طبيعية على مكونات مثل المحرك والبكرات؛ وجهاز مضاد للارتداد يمنع المواد من التفكك والارتداد أثناء فك اللفائف، وبالتالي يمنع الإصابات. في الوقت نفسه، يتم التحكم في مستوى ضوضاء التشغيل لوحدة فك اللفائف والتمليس والتغذية عند ≤75 ديسيبل، ما يفي بمعايير البيئة الصناعية في ورش العمل ويُحسّن بيئة العمل.

(2) ملحقات اختيارية لوحدة فك اللفائف، ووحدة فرد اللفائف، ووحدة التغذية

لتلبية الاحتياجات الخاصة لمختلف الصناعات والعمليات، يوفر جهاز فك اللفائف وتقويمها وتغذيتها مجموعة واسعة من الملحقات الاختيارية، مما يتيح توسيع الوظائف وتكييف العمليات. تشمل هذه الملحقات عربة لفائف للمساعدة في تحميل اللفائف الثقيلة، مما يقلل من الجهد اليدوي المبذول؛ وجهاز قص لقص المواد تلقائيًا بأطوال ثابتة، مما يكمل حلقة الإنتاج؛ وجهاز تنظيف الزيت للحفاظ على نظافة أسطح المواد ومنع الزيت من التأثير على جودة التشكيل؛ ونظام محاذاة ليزري لتحسين دقة محاذاة المواد وتقليل وقت الضبط.

شركة كينجريال لماكينات الأسقف: خدمة متكاملة لفك اللفائف، وتقويمها، وتغذيتها

تقدم شركة KINGREAL CEILING MACHINERY خدمة شاملة ومتكاملة تبدأ من التخطيط الأولي وحتى الصيانة اللاحقة، مما يساعد العملاء على تحقيق القيمة الكاملة لمنتجاتهم.وحدة فك اللفائف، ووحدة التمليس، ووحدات التغذية.

تُشكّل شركة KINGREAL CEILING MACHINERY فريقًا متخصصًا لمرافقة العملاء في جولة تعريفية بالمصنع خلال المرحلة الاستشارية الأولى، وذلك لعرض أداء وحالة تشغيل وفعالية وحدة فك اللفائف والتمليس والتغذية. كما تُقيّم الشركة بدقة مدى ملاءمة هذه الوحدة، وتقدم إرشادات اختيار متخصصة بناءً على احتياجات الإنتاج وظروف المصنع وخصائص المواد.

تقدم شركة KINGREAL CEILING MACHINERY لعملائها حلولاً مُخصصة لفكّ وتعديل وتغذية اللفائف في مرحلة التصنيع حسب الطلب. تستطيع الشركة إنتاج هذه الحلول من خلال تحسين تصميمها، وتعديل معاييرها، واختيار ملحقات فريدة بناءً على متطلبات عملية العميل الخاصة.

تُجري شركة KINGREAL CEILING MACHINERY تجارب تشغيل شاملة خلال مرحلة تسليم وحدة فك اللفائف، ووحدة فرد اللفائف، ووحدة التغذية، حيث تُقيّم بدقة جميع معايير أداء هذه الوحدات لضمان أفضل ظروف التشغيل قبل التسليم. كما تُقدم الشركة خدمات التركيب والتشغيل في الموقع، مع توفير كوادر فنية لمساعدة المشغلين على التعرف على تقنيات تشغيل وصيانة وحدات فك اللفائف، ووحدة فرد اللفائف، ووحدة التغذية، مما يضمن سرعة بدء الإنتاج.

للحصول على مواصفات تفصيلية، أو حلول مخصصة، أو تفاصيل الخدمة المتعلقة بوحدة فك اللفائف، ووحدة تقويم اللفائف، ووحدة التغذية، يرجى التواصل معنا.اتصالشركة كينجريال لماكينات الأسقف.
