كيف تعمل آلة التثقيب الميكانيكية؟

إن مكبس الضغط الميكانيكي هو جهاز يولد الضغط من خلال نظام نقل ميكانيكي ويستخدم بشكل أساسي لتشكيل الصفائح المعدنية أو المواد الأخرى إلى الأشكال المطلوبة. تُستخدم آلات الضغط الميكانيكية على نطاق واسع في قطاع تشغيل المعادن، حيث توفر عمليات الختم، والتقطيع، والتثقيب، والتمديد، والسك، والنقش، والتشكيل المعقد، والثني.

1/ مبدأ عمل مكبس التثقيب الميكانيكي

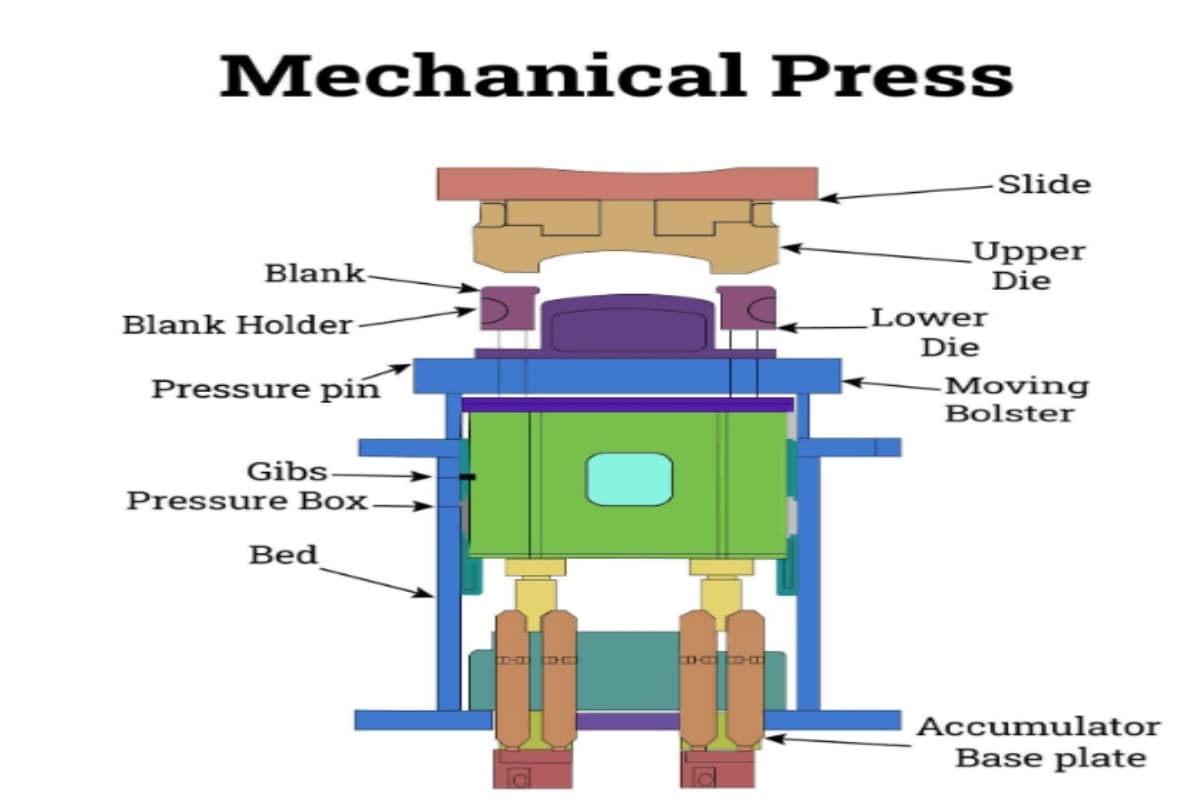

أ آلة ثقب ميكانيكية يحول الحركة الدائرية إلى حركة خطية. الطاقة من المحرك الرئيسي تدير دولاب الموازنة، الذي بدوره، عبر قابض، يدير مكونات مثل التروس، وعمود المرفق (أو الترس اللامركزي)، وقضيب التوصيل، مما يحقق في النهاية حركة خطية للمنزلق.   تتطلب هذه العملية نقطة انتقال بين ذراع التوصيل والمنزلق، وعادةً ما تكون آلية كروية أو أسطوانية (ذات دبابيس). تحوّل هذه الآليات الحركة الدائرية إلى حركة خطية للمنزلق. يضغط مكبس التثقيب على المادة، مما يؤدي إلى تشوهها اللدن، والحصول على الشكل والدقة المطلوبين.   لتحقيق ذلك، يجب أن تكون مكبس التثقيب الميكانيكي مزودًا بمجموعة من القوالب (بما في ذلك قالب علوي وقالب سفلي) لتثبيت المادة بينهما. يعمل الضغط الذي تُطبقه الآلة على تشويه المادة، بينما يمتص جسم مكبس التثقيب الميكانيكي قوة رد الفعل، مما يضمن معالجة مستقرة ودقيقة.

2/ مميزات آلة التثقيب الميكانيكية

(1) قوة ثقب عالية لمكبس الضغط الميكانيكي

قوة لكمة ثابتة وقوية منآلة ثقب ميكانيكيةيضمن الأداء الفعال في تطبيقات التثقيب والتفريغ والتشكيل.

تتيح قوة الثقب العالية هذه لمكابس الثقب تحقيق نتائج مثالية عند معالجة مجموعة متنوعة من المواد المعدنية.

(2) إطار شديد التحمل لماكينة التثقيب الميكانيكية

عادةً ما تُصنع آلات الضغط الميكانيكية بإطار قوي لتقليل التشوه أثناء الاستخدام، وهذا الاستقرار لا يزيد من عمر الآلة فحسب، بل يعزز أيضًا دقة التشغيل.

(3) نظام عمود مرفقي فعال لماكينة التثقيب الميكانيكية

تُجهز مكابس التثقيب الميكانيكية بنظام عمود مرفقي عالي الكفاءة لضمان التشغيل السلس والسريع. يقلل هذا التصميم من فقد الطاقة والاهتزاز، مما يزيد الإنتاجية.

(4) سهولة التشغيل وأمانه لماكينة التثقيب الميكانيكية

تتميز آلة التثقيب الميكانيكية الحديثة عادةً بلوحة تحكم سهلة الاستخدام، ومفتاح قدم، وميزات أمان لضمان سلامة المشغل.

علاوة على ذلك، فإن العمليات التشغيلية المباشرة تسمح للموظفين بتعلم كيفية استخدام مكبس التثقيب الميكانيكي بسرعة، مما يقلل من نفقات التدريب.

(5) تطبيقات واسعة

تستخدم صناعات تشكيل الصفائح المعدنية العامة، وأدوات المطبخ، والمكونات الإلكترونية، وتصنيع الأجهزة، ومكونات السيارات، مكابس التثقيب الميكانيكية على نطاق واسع. وهذا ما يجعل مكبس التثقيب الميكانيكي عنصراً أساسياً في قطاع التصنيع.

(6) صيانة منخفضة، وفعالية من حيث التكلفة، وكفاءة عالية في عمليات التثقيب الميكانيكية

يساهم التصميم الميكانيكي المدروس في خفض تكاليف تشغيل مكابس التثقيب مع الحفاظ على إنتاجية عالية واستقرار ممتاز. وهذا ما يجعل مكابس التثقيب الميكانيكية الخيار الأمثل للعديد من شركات تشكيل المعادن.

3/ أنواع مختلفة من مكابس التثقيب الميكانيكية

(1) مكبس ذو ذراع تدوير واحد ومكبس ذو ذراع تدوير مزدوج

● تقوم مكابس ذراع التدوير الأحادي بتحويل الحركة الدورانية إلى حركة خطية باستخدام آلية ذراع التدوير وقضيب التوصيل. وهي مناسبة لعمليات بسيطة مثل التثقيب والتشكيل، بالإضافة إلى الأجزاء الصغيرة والمتوسطة الحجم. وعادةً ما تكون اقتصادية، وسهلة التشغيل والصيانة والاستخدام.

● على النقيض من ذلك، تحتوي مكابس الكرنك المزدوجة على عمودين كرنك يوضعان عادةً في طرفي منزلق أوسع. هذا التصميم مناسب لتصنيع الأجزاء الأكبر حجمًا وكذلك التطبيقات التي تتطلب قوة ضغط عالية لأنه يوفر مزيدًا من الاستقرار والدقة، وبالتالي يلبي متطلبات التصنيع الأكثر صعوبة.

(2) مكبس دولاب الموازنة

تُرسل الطاقة المُخزّنة بواسطة مكبس دولاب الموازنة إلى المكبس عبر نظام تروس ميكانيكي. يُدار دولاب الموازنة بواسطة محرك كهربائي، والذي بدوره ينقل الطاقة إلى المكبس عبر قابض.

●ميزات مكبس التثقيب ذو دولاب الموازنة:

يوفر خرج طاقة مستمر ومستقر، وهو مناسب لعمليات التثقيب طويلة الأمد وعالية التردد.

بفضل تصميمها البسيط، تُناسب هذه الآلة احتياجات الإنتاج الصغيرة والمتوسطة. وهي مثالية بشكل خاص لمهام التشكيل بالضغط عالي التردد وذو الشوط القصير، وتُستخدم على نطاق واسع في تصنيع الأجزاء الصغيرة.

(3) مكبس ثقب بإطار C

تتميز مكبس التثقيب ذو الإطار C بهيكل على شكل حرف "C" مع جوانب وخلفية مفتوحة، مما يسهل تركيب القوالب وتحميل وتفريغ قطع العمل.

●ميزات مكبس التثقيب ذو الإطار C:

تتيح مساحة التشغيل الكبيرة سهولة الوصول إلى القالب من اتجاهات متعددة.

وهو مناسب للتعامل مع قطع العمل الصغيرة أو القوالب المعقدة، مما يجعله مناسبًا بشكل خاص للإنتاج على نطاق واسع.

يوفر هذا النظام مرونة عالية ويمكنه استيعاب تغييرات القوالب المتكررة.

(4) مكبس ثقب الإطار H

تتميز مكبس التثقيب ذو الإطار H بهيكل على شكل حرف H مع أعمدة رأسية على الجانبين، مما يجعله مناسبًا لمهام تشكيل المعادن الشاقة.

●ميزات مكبس التثقيب ذو الإطار H:

يوفر التصميم المغلق صلابة واستقرارًا متزايدين، مما يجعله مناسبًا لمهام الختم الثقيلة.

وهو مناسب لعمليات تشكيل المعادن الثقيلة وثنيها وتمديدها بدقة عالية، ويتفوق في التطبيقات الصناعية.

إن صلابته العالية وانخفاض تشوهه يجعلان منه مادة فائقة في عمليات التشغيل الدقيق.

4/ الاختلافات بين مكبس التثقيب الهيدروليكي ومكبس التثقيب الميكانيكي

قواعد العمل الخاصة بـمصنع اللكمات الميكانيكيةومثقب هيدروليكيتختلف بشكل كبير. تعمل مكابس التثقيب الميكانيكية بواسطة محرك، وتستخدم عمود مرفقي لتحويل الحركة الدورانية إلى حركة خطية عبر بكرة. يتسبب هذا الترتيب في قصور ذاتي كبير، وعادة ما تأتي في عدة أنواع بما في ذلك ناقلات الحركة أحادية المرحلة وثنائية المرحلة.

في المقابل، تستخدم مكابس التثقيب الهيدروليكية شوط الأسطوانة لتحقيق حركة خطية رأسية، مما ينتج عنه قصور ذاتي ضئيل وقدرات سحب سطحية محدودة. ورغم أن مكابس التثقيب الهيدروليكية تؤدي أداءً جيدًا في بعض التطبيقات، إلا أن فقدان الضغط الناتج عن تدفق السوائل يؤدي إلى انخفاض الكفاءة وبطء السرعة، مما يقلل الإنتاجية. لذلك، توفر مكابس التثقيب الميكانيكية سهولة ومرونة مكابس التثقيب الهيدروليكية السريعة والمدمجة.
