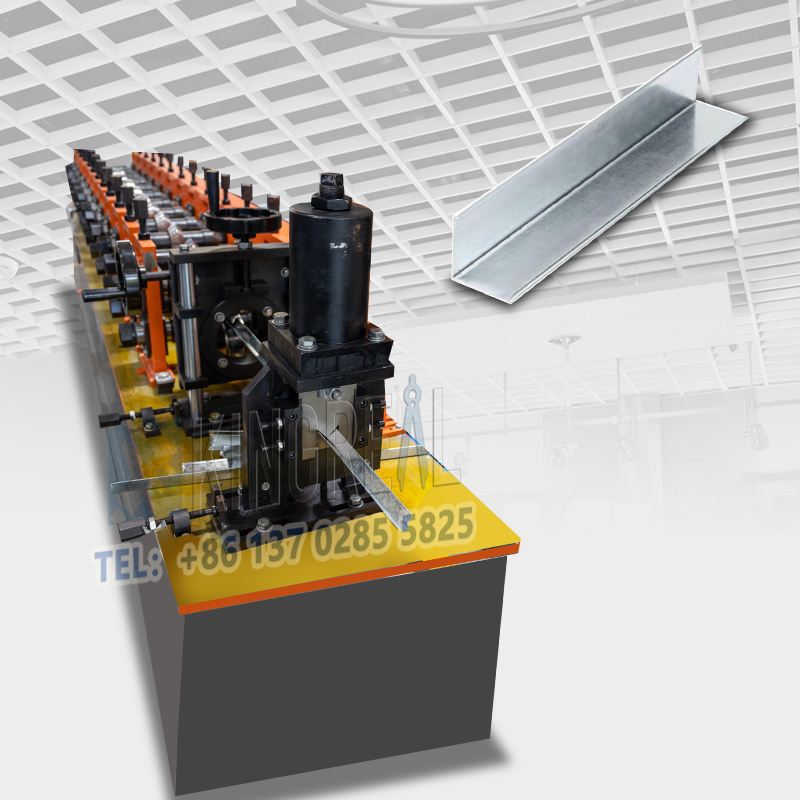

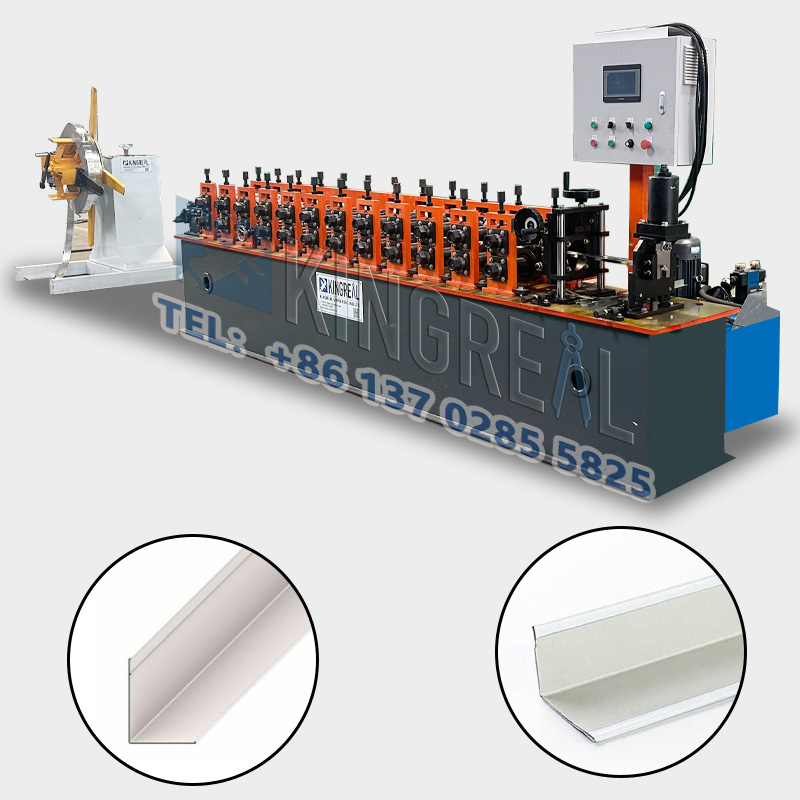

آلة صنع البروفايل على شكل حرف L

صُممت آلة تصنيع مقاطع على شكل حرف L خصيصًا لمعالجة مواد شرائط الحديد المجلفن (الجهاز الهضمي) وبولي بروبيلين جلايكول (مؤشر أسعار المنتجين)، وهي قادرة على إنتاج مقاطع على شكل حرف L مثبتة على الحائط بأطوال تصل إلى 3000 مم. وهي مكون أساسي لتركيب الأسقف الخلوية المفتوحة. بالتزامن معآلة سقف الخلية المفتوحة،آلة تثقيب الصفائح المعدنية، وغيرها من المعدات، فإن المنتجات النهائية عالية الدقة التي تنتجها آلة تشكيل زاوية L هذه تدعم بشكل فعال هيكل سقف الخلية المفتوحة وتعزز جودة البناء الشاملة.

تلتزم شركة كينغريل لآلات الأسقف بتقديم حلول متكاملة لأنظمة الأسقف الخلوية المفتوحة لعملائها. وتستطيع الشركة تخصيص مجموعة متنوعة من آلات تشكيل زوايا L حسب متطلبات العملاء، ومواصفات المنتج، وأنواعه، وحجم الإنتاج. وتتنوع هذه الآلات في معاييرها وأدائها لتلبية أعلى متطلبات العملاء من حيث الإنتاج والجودة والكفاءة والأتمتة. ولا تقتصر آلات كينغريل لآلات الأسقف على إنتاج زوايا L عالية الدقة والمثبتة على الحائط لتلبية احتياجات العملاء فحسب، بل تحقق أيضًا سرعة إنتاج قصوى تبلغ 30 مترًا في الدقيقة، مما يضمن إنتاجًا سريعًا وفعالًا.

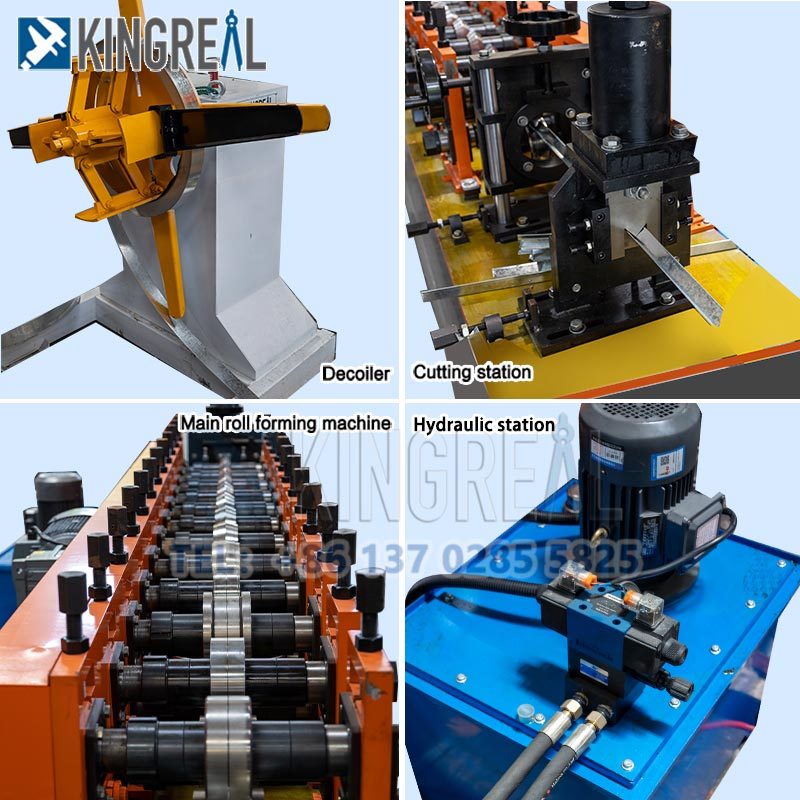

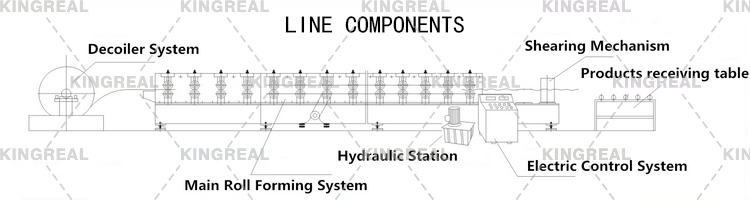

آلة فك اللفائف الهيدروليكية - آلة تشكيل اللفائف الرئيسية - محطة القطع - طاولة الإخراج

1) جهاز فك اللفائف لآلة تصنيع البروفايل على شكل حرف L

آلة فك اللفائف السلبية من كينج ريال سقف الآلات لآلة تشكيل زوايا L، تعمل على فك لفات المواد الخام بكفاءة عالية، وتُنتج شرائح فولاذية مجلفنة. تستطيع هذه الآلة التعامل مع لفائف يصل وزنها إلى 500 كجم، بقطر داخلي يتراوح بين 450 و530 مم، وقطر خارجي يصل إلى 1300 مم، مما يضمن إمدادًا ثابتًا بالمواد.

2) آلة تشكيل اللفائف لآلة صنع البروفايل على شكل حرف L

وحدة التشكيل في آلة تشكيل صفائح الزوايا على شكل حرف L مُجهزة بعمود قطره 40 مم، وبكرات فولاذية سي آر 12، ومجموعة بكرات مكونة من 9 بكرات. المحرك الرئيسي هو محرك سلكي نحاسي بالكامل بقوة 3.0 كيلوواط، يعمل بسلسلة. سرعة الإنتاج قابلة للتعديل حتى 30 مترًا في الدقيقة، مما يسمح للمستخدمين بضبط السرعة وفقًا لظروف الإنتاج الفعلية، ويعزز مرونة الإنتاج.

3) محطة القطع لآلة تصنيع البروفايل على شكل حرف L

زودت شركة كينغريل لآلات الأسقف محطة القطع الخاصة بآلة تشكيل صفائح الزوايا على شكل حرف L بمكونات عالية الأداء، بما في ذلك شفرات قطع فولاذية سي آر 12، لضمان دقة قطع المواد. تبلغ قوة القطع 3.0 كيلوواط، ومزود الطاقة لآلة تشكيل صفائح الزوايا على شكل حرف L هو 415 فولت، بتردد 50 هرتز، ثلاثي الأطوار، مما يضمن تشغيلًا سلسًا.

4) النظام الكهربائي والهيدروليكي لآلة تصنيع المقاطع على شكل حرف L

يتم التحكم في آلة تشكيل صفائح الزوايا على شكل حرف L بواسطة نظام تحكم منطقي قابل للبرمجة (وحدة التحكم المنطقية القابلة للبرمجة) ومحركات مؤازرة. تستخدم شركة كينج ريال لآلات الأسقف مكونات عالية الجودة لبناء النظام الكهربائي لآلة تشكيل صفائح الزوايا على شكل حرف L، وهو مزود بشاشة لمس مقاس 10 بوصات تدعم لغات متعددة. ما على المستخدم سوى إدخال معلمات النظام (مثل سرعة الإنتاج وطول القطع)، وستعمل آلة تشكيل صفائح الزوايا على شكل حرف L بسلاسة حسب الحاجة.

1) آلة صنع البروفايل على شكل حرف L

تلعب آلة تشكيل زوايا L دورًا محوريًا في أنظمة الأسقف الخلوية المفتوحة، حيث تُنتج زوايا L مثبتة على الحائط، مُصممة خصيصًا لأبعاد الأسقف الخلوية المفتوحة للتركيب. تصل سرعتها الإنتاجية القصوى إلى 30 مترًا في الدقيقة، مما يُحسّن كفاءة الإنتاج بشكل ملحوظ.

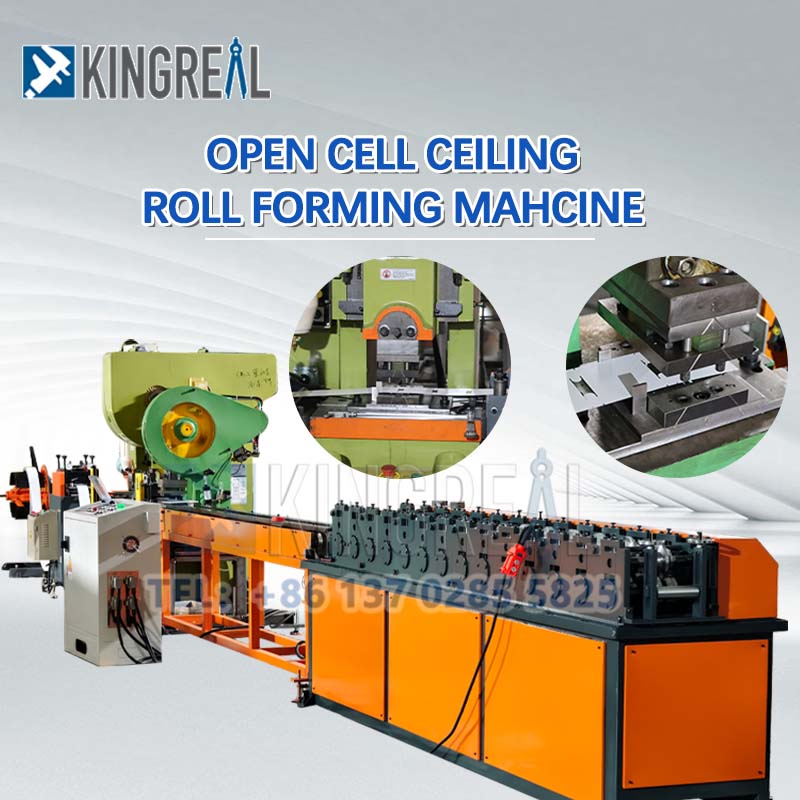

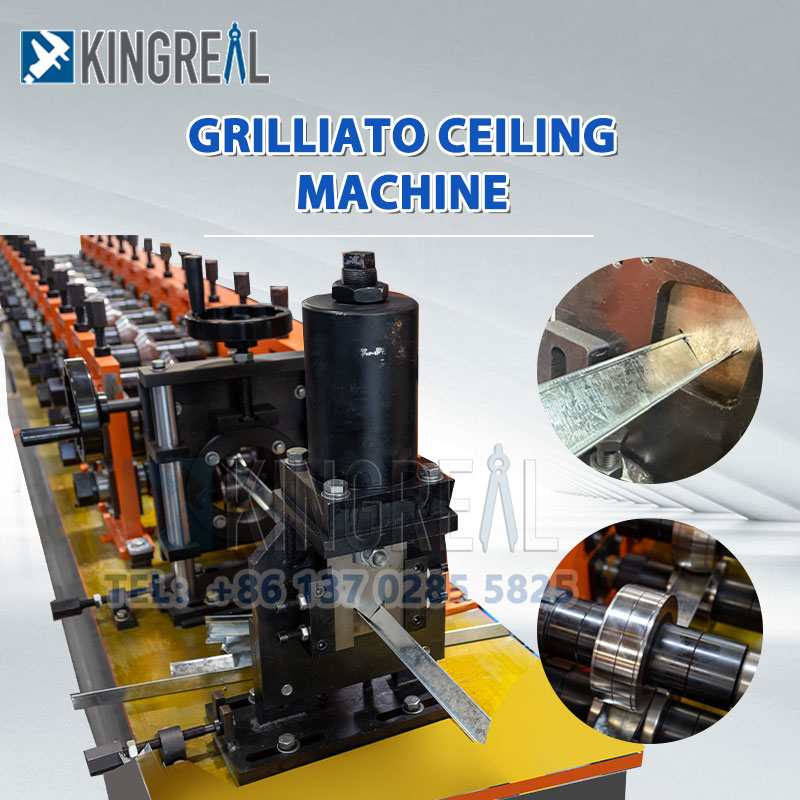

2) آلة صنع سقف الخلية المفتوحة

بناءً على احتياجات العملاء، تقدم شركة كينج ريال لآلات الأسقف ماكينات أسقف خلوية مفتوحة لأسقف U10/U15 جريلاتو لأنظمة الشبكات T15/T24. تتميز هذه الماكينات بقدرتها على ثقب الأسقف لتلبية احتياجات العملاء، مع مسافات ثقب قابلة للتعديل متوفرة بثمانية أحجام: 50/60/75/86/100/120/150/200 مم. أنماط التثقيب القياسية المُنتجة هي كما يلي:

قطر الفتحة ø1.50 مم، فتحة حرة بنسبة 22%، درجة الميل 3 مم.

قطر الفتحة ø2.50 مم، فتحة حرة بنسبة 19%، درجة الميل 5 مم.

علاوة على ذلك، يسمح نظام الأسطوانة الموجود في آلة سقف الخلية المفتوحة بتعديل العرض تلقائيًا، مما يسمح لها بإنتاج أسقف جريلاتو بأحجام مختلفة لتلبية متطلبات السوق المتنوعة.

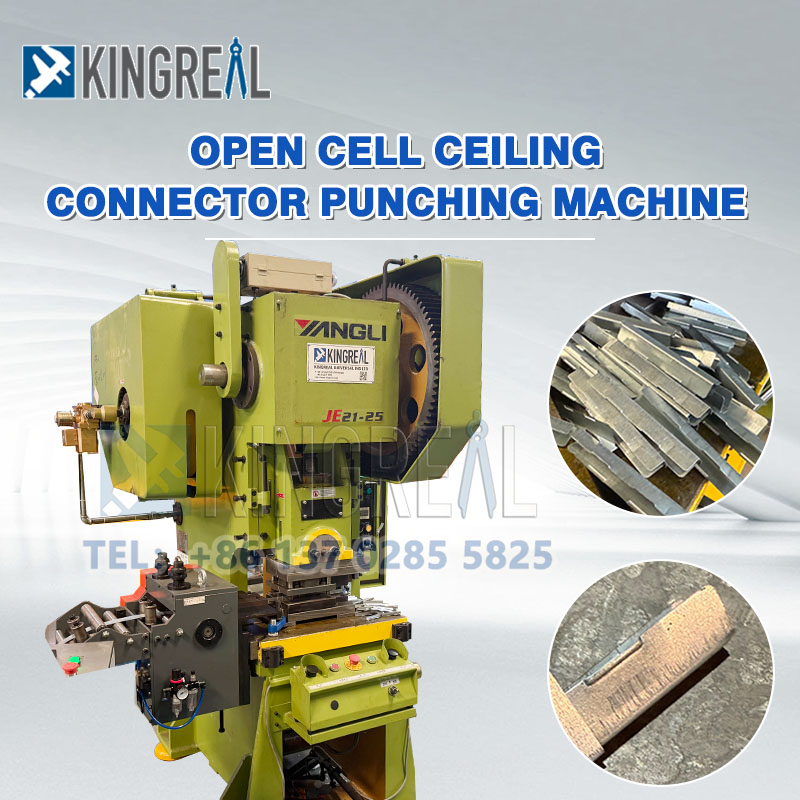

3) آلة ثقب الصفائح المعدنية

آلة تثقيب الصفائح المعدنية قادرة على إنتاج موصلات أسقف خلوية مفتوحة بأحجام مختلفة. تُصنع هذه الآلة أساسًا من صفائح فولاذية مجلفنة، وتخضع لخطوات عملية متعددة وفعالة، تشمل فك اللفائف، وتقويم المواد، وتغذية المؤازرة، والتثقيب، ونقل المنتج النهائي، مما يضمن موصلات عالية الجودة تعمل بسلاسة مع آلات الأسقف الخلوية المفتوحة.

يتطلب تركيب سقف الخلية المفتوحة الكامل عادةً المكونات التالية:

1. مقطع جريلاتو الرئيسي بطول 2400 مم

2. وحدة جريلاتو (تتكون من مقاطع سفلية وعلوية بطول 600 مم)

3.جريلاتو مقطع طولي بطول 600 مم

4. مثبت على الحائط على شكل حرف L، طول 3000 مم

5. تعليق جريلاتو

6.قطعة توصيل للمقاطع الأساسية بطول 2400 مم

دليل تركيب سقف الخلية المفتوحة:

تحديد السقف: حدد المستوى الأفقي لتركيب السقف المعلق، ثم حدد شكل الجدار على شكل حرف L. يجب ألا تقل المسافة بين السقف المعلق والسقف الرئيسي عن 150 مم. تركيب أشكال الجدار على شكل حرف L: تُركّب أشكال الجدار على شكل حرف L باستخدام مسامير خشبية، بمسافة 300-500 مم بين المسامير.

وضع العلامات وتركيب قضبان التعليق الرئيسية مقاس 2400 مم: يتم تثبيت قضبان التعليق على السقف الرئيسي باستخدام مسامير التثبيت، بمسافات تتراوح بين 800-1000 مم.

تركيب إطار للمقاطع الرئيسية مقاس 2400 مم والمقاطع الطولية مقاس 600 مم: يتم تأمين المقاطع الرئيسية على قضبان التعليق وتوصيلها باستخدام الموصلات.

تجميع وتركيب سقف الخلية المفتوحة: يتم تأمين الإطار الرئيسي على تركيبات التعليق وتوصيله باستخدام الموصلات.
